参数

单位

参数值

中心波长

nm

1550； 1310

1064

工作波长范围

nm

±15

±5

结构

-

单级

双级

单级

双级

典型隔离度

dB

42

58

40

55

最小隔离度

dB

32

48

35

45

典型插入损耗

dB

0.3

0.4

1.5

2.4

最大插入损耗

dB

0.5

0.6

1.8

3.2

偏振相关损耗

dB

≤0.05

≤0.1

≤0.15

≤0.15

偏振模色散

Ps

≤0.2

≤0.2

≤0.2

≤0.2

最小回波损耗

dB

55/50

最大承受功率

mW

500

承受最大拉力

N

5

光纤类型

-

Corning SMF-28 or HI1060

工作温度

℃

-5to+70

储存温度

℃

-40to+85

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB，消光比小2dB。

器件加头，默认KEY键慢轴对准。

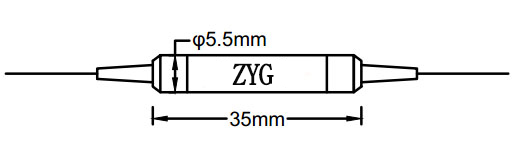

封装尺寸

订货信息

产品名称

单模光纤隔离器

工作波长

1550=1550nm；1310=1310nm；1064=1064nm;980=980nm；850=850nm

结构等级

S=单级；D=双级

尾纤类型

0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管

连接头类型

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC
